產品特點PRODUCT FEATURE

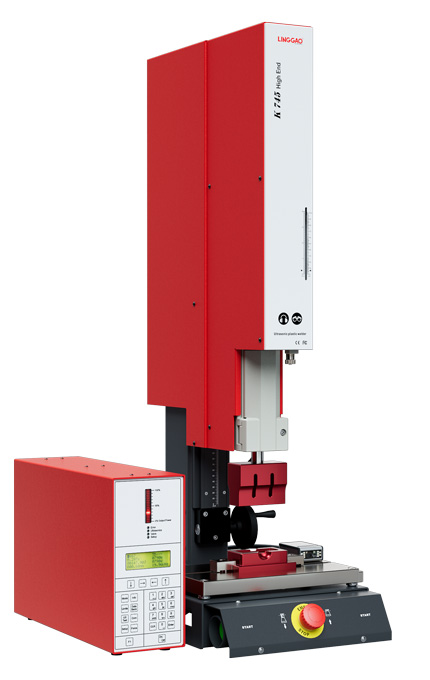

K745 High End 數字 靈高超聲波塑焊機
——頻率/功率：35kHz - 900W
01工作行程20~100mm，不需調整機身高度，可微調，精密度0.01mm
02機頭下壓前有6mm設計安全開關防止壓傷操作人員，20mm設有下降緩沖
03使用Ø40mm雙動式氣缸，機身可調高度180mm，6bar空氣壓力時有745N下壓力
04產品抱合式燕尾槽帶鎖緊結構，很大程度的減輕焊頭下壓后仰缺陷及下壓/回升機械偏移缺陷
05面板設直觀目標化焊接行程刻度指示，并設有焊接行程微調機構，可旋轉微調焊接行程
06換能器連接方式可360度旋轉對位，易取出安裝設計，保護蓋固定僅需一顆螺絲即可固定
07更換焊頭無需每次調整水平，因?yàn)樗秸{(diào)整在底座上，而底模也固定在底座上
08增幅器安裝時不需要橡膠墊圈，故下壓工作不晃動，不偏移，適合3D曲面焊接
技術規格TECHNICAL SPECIFICATIONS
機型 Model | K745 High End 數字 | ||
頻率 Frequency | 35kHz | ||
功率 Power | 900W | ||
輸入電壓 Input Voltage | 190-265V AC | ||
壓力分布控制 Pressure Control | 數位式五段壓力分布調整 Digital pressure control in 5 steps | ||
語言選單 Language | 中文/英文/德文/西班牙文/法文/意大利文等 CN, EN, DE, ES, FR, IT, etc. | ||
數據庫 Data Bank | 最多可儲存99組焊接參數 99 memories | ||
換能器至立柱距離 Throat Depth | 222.5mm | ||
增幅器端面至底座面距離 Distance from end face of amplifier to base face | 190mm（max） | ||
可調整行程 Stroke Range | 20~100mm，可微調，精密度0.01mm，不需調整機身高度 | ||
氣缸行程 Cylinder Stroke | 40×100mm | ||
重量（含電箱） Weight | 51.5kg | ||
最大下壓力 Max.Force | 745N | ||
搭配電箱 Generator | HE 35-900W | ||
計數器 Counter | 可設定范圍0-999999999 | ||
pin密碼 Pin Code | 4位數字鎖碼，避免參數設定被隨意修改 4 digits to protect access to parameters | ||
空壓力需求 Drive Energy | 最大7bar，正常6bar最大耗氣量：每次下壓約消耗8 It.n（6bar時） | ||
操作開關 Operation Switch | 雙手啟動，緊急停止按鈕位于底座前方 Two-hand start with EMERGENCY STOP at front | ||
工作模式 Mode | 時間模式/功率模式/能量模式/超聲波停振/行程模式(絕對行程模式/相對行程模式）觸發壓力/段差模式/參數資料導出、MES對接系統（可選購） |
